CAD倒角使用方法

CAD是一款指利用计算机及其图形设备帮助设计人员进行设计工作的软件，多用于景观设计、桥梁施工、办公建筑设计、影片动画等各类项目，用途广泛功能强大，接下来就为大家介绍在CAD中倒角具体该如何应用。

1、倒角 命令：CHAMFER(缩写：CHA)菜单：修改→倒角 图标：“修改”工具栏中 功能：对两条直线边倒棱角，倒棱角的的参数可用下面两种方法确定：

2、先设置倒角距离

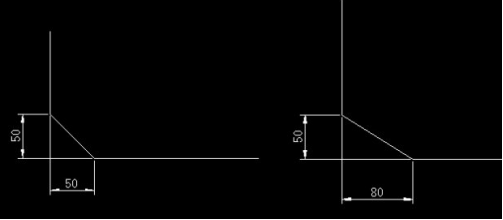

如果已知条件时倒角两边缩进的距离，就输入D(距离)参数，再分别输入距离1和距离2，然后在拾取两条直线进行倒角。

3、设置倒角角度

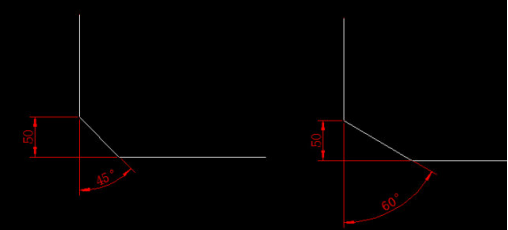

如果已知提交是距离乘角度，如问题中提到的2X60，就需要输入A(角度)参数，回车，然后根据提示输入距离和角度，选择的第一条线是缩进距离为设定距离值的线，如下图所示。

【技巧与提示】

在倒角距离为零时将使两边相交;本命令也可以对三维实体的棱边倒角。当倒棱角的两条直线具有相同的图层、线形和颜色时，创建的棱角边也相同;否则，创建的棱角边将用当前图层、线形和颜色。

以上就是红鼠网带来的制图软件CAD中倒角的具体操作实例，希望能对大家有所帮助。
