如何在CAD利用Excel绘制曲线

CAD或被称为计算机辅助设计 ，指利用计算机及其图形设备帮助设计人员进行设计工作，是一款在众多行业中都被使用的绘图软件，诸如景观设计、桥梁施工、办公建筑设计、影片动画等各类项目，为了使大家更好地利用CAD的功能，以下为大家带来的是如何在CAD利用Excel绘制曲线的操作方法。

利用EXCEL如何在CAD里绘制任意曲线、折线

中学里学过很多函数，他们的图形怎么通过计算机绘制出来呢。我们今天介绍如何利用EXCEL在CAD里绘制任意曲线、折线的方法，一起来学习吧!

工具/原料

中望CAD2019

EXCEL

方法/步骤

我们举例一下，比方说绘制：8KM长的旧路改造设计，已经测量好了旧路中线的坐标

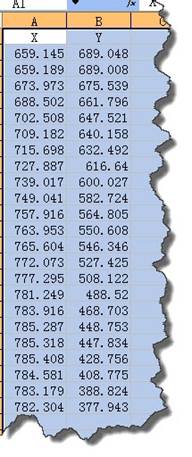

将x坐标值放入A列，y坐标值放入到B列 如图

再将A列和B列合并成D列

中望CAD坐标点用逗号隔开，表达式如：x坐标值，y坐标值

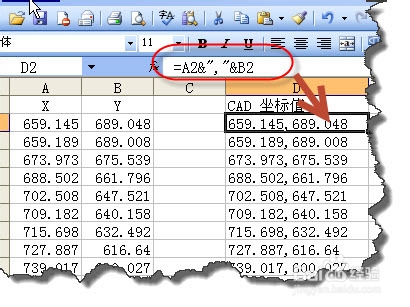

所以我们加入辅助列，在D2单元格里输入：=A2&“,"&B2，得到CAD 坐标值。

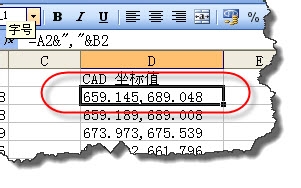

复制生成CAD 坐标值 第一个坐标，用它来作为曲线的起点。

打开中望CAD软件，在命令行里输入PL指令，空格后，粘贴起点坐标，后空格确认。

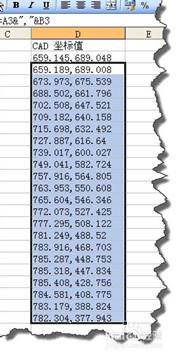

回到EXCEL文件，复制余下来的坐标。

再回到CAD软件，再在命令行里粘贴余下来的坐标。

看一下曲线是不是自动画好了。这个方法的好处就是，你的坐标值如果要进行调整时，只需要在excel中进行修改，重新绘制，方便易于修改。

以上就是红鼠网为大家整理的利用Excel在CAD中绘制曲线和折线的教程，希望大家看完后都有所收获。
